Analyse d'un testeur de LiPo

Ne vous êtes-vous pas demandé quelle était la correspondance entre la tension mesurée par votre testeur de LiPo et le % affiché ???

Le 100% correspond bien-sûr à 4,2 Volt, mais à quelle valeur de tension correspond le 0% ???
Le lien entre la tension et le % est-il linéaire ?
N'avez-vous pas remarqué que lorsqu'on a tiré pas mal sur la batterie, elle affiche souvent 14% ?
N'avez-vous pas remarqué que les % diminuent de plus en plus rapidement jusqu'à 14% mais qu'en dessous de cette valeur, les % baissent beaucoup plus lentement ?

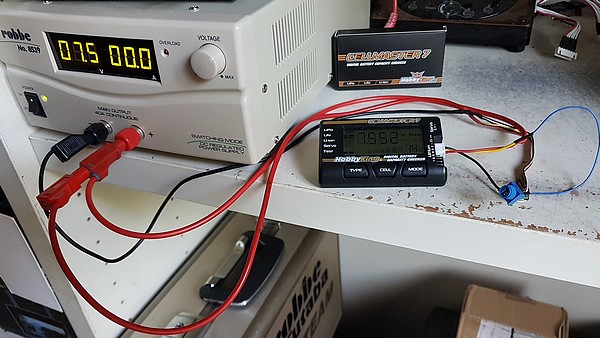

Pour répondre à ces questions, j'ai fait un petit montage et appliqué sur le testeur des tensions variant de 4,2V à 3V en observant les % obtenus....

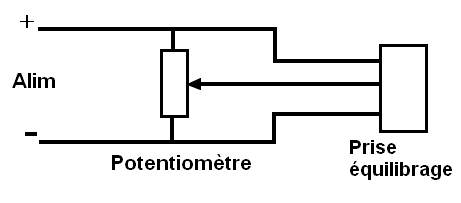

Il faut régler le potentiomètre (10kOhms pour ne pas tirer de courant) pour qu'il divise la tension d'entrée par deux : par exemple si on règle l'alimentation stabilisée sur 8,4V, on obtient 4,2V sur le point milieu. La prise d'équilibrage est alors connectée sur le testeur, on fait varier la tension et on note les pourcentages !

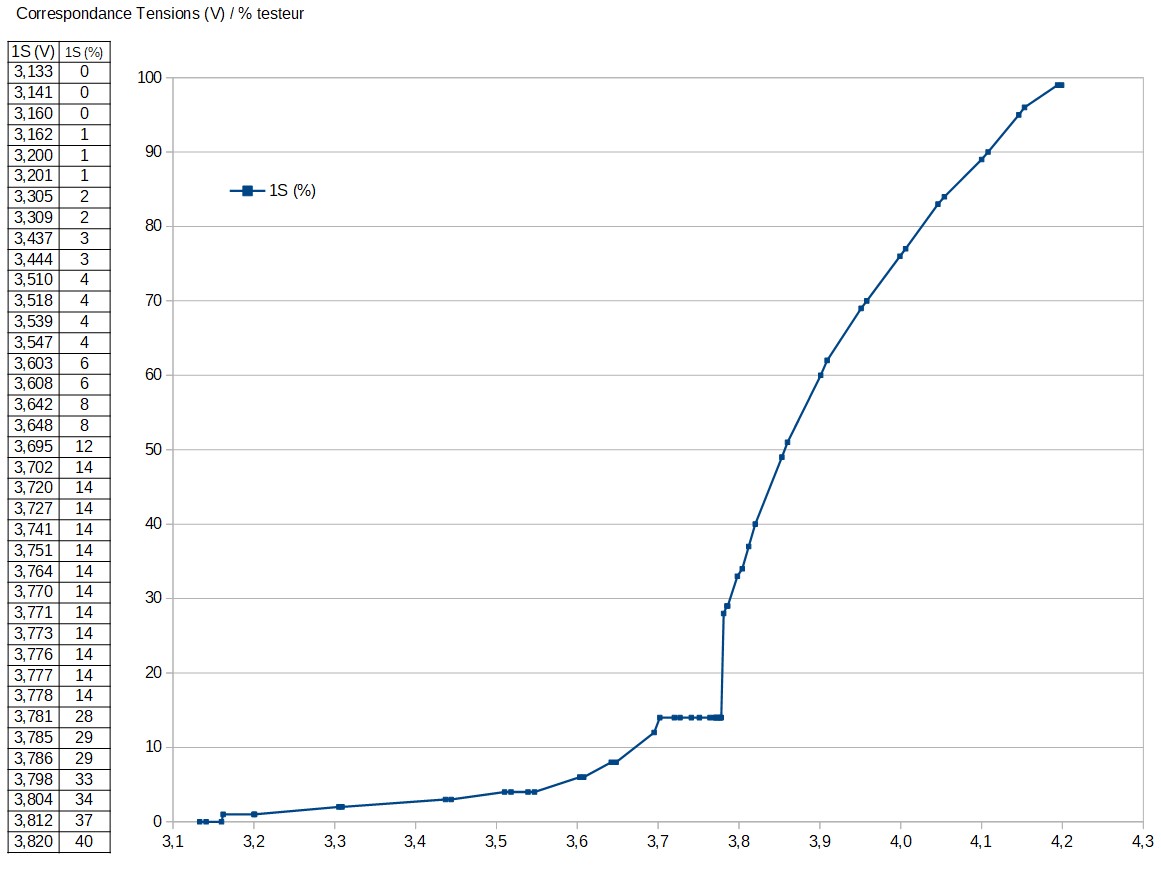

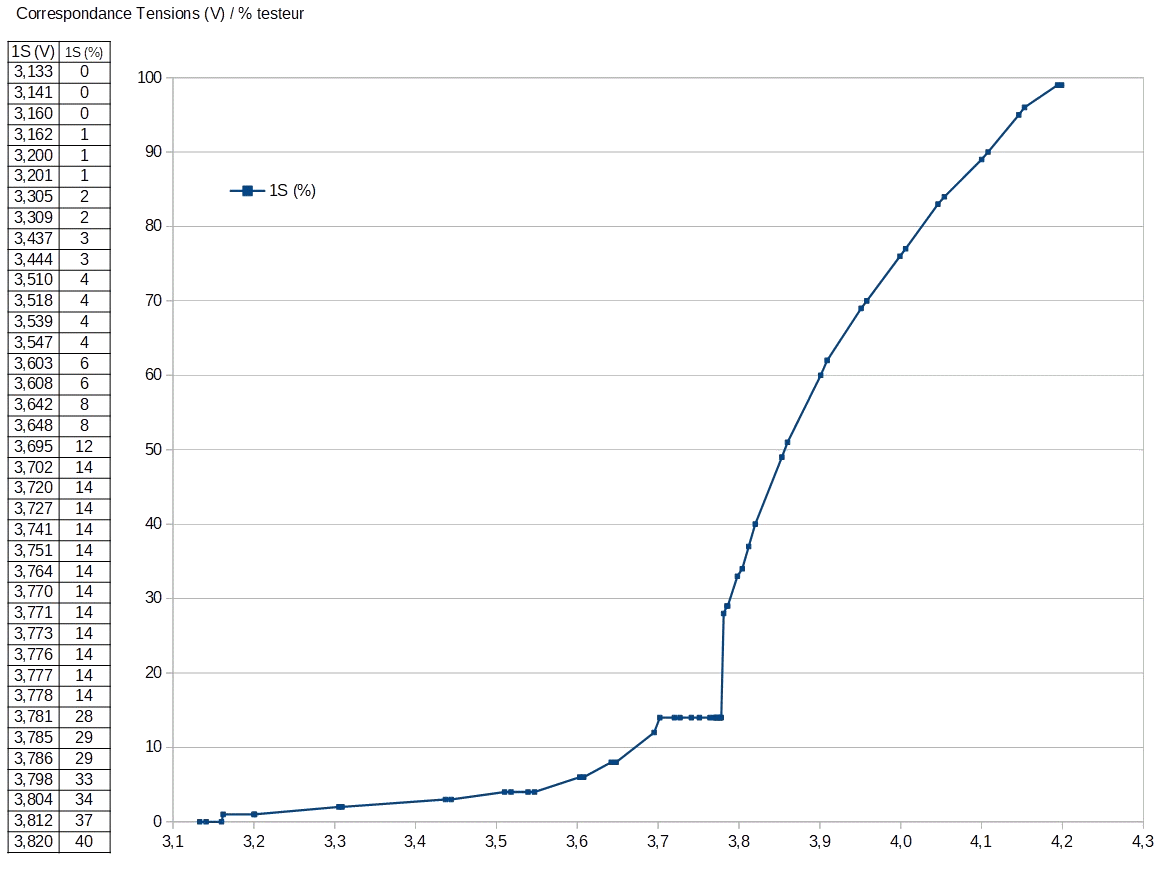

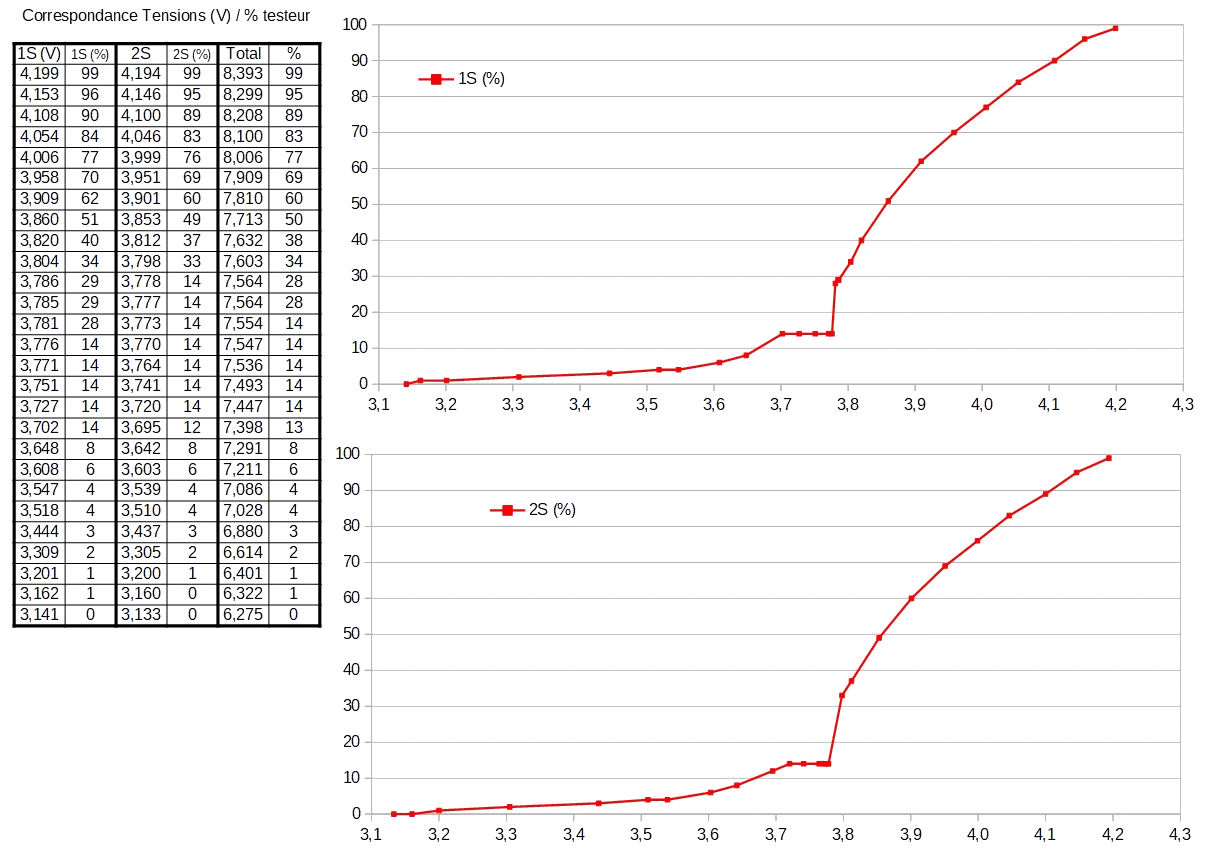

Résultat :

(vous pouvez cliquer sur les images pour les agrandir...)

On constate que la variation n'est pas vraiment linéaire (proportionnelle) !!!

Le 0% correspond à une tension de 3,16 V par élément.
La première partie de la courbe (de 0% à 10%) est à peu près linéaire. On a ensuite une sorte de plateau à 14% (de 3.7V à 3,78V environ). Dès qu'on dépasse ces 3,78V on bascule presque directement à 28% : très difficile de faire afficher par le testeur une valeur intermédiaire en 14% et 28% ! La courbe est quasi verticale de 3,778V (14%) à 3,781V (28%) ! Puis on a une progression à peu près régulière (mais pas vraiment linéaire) de 28% à 100% (enfin 99% car le testeur n'affiche que deux chiffres significatifs et n'est donc pas capable d'afficher 100%...).

Vous pouvez télécharger le fichier tableur de ces mesures ici.

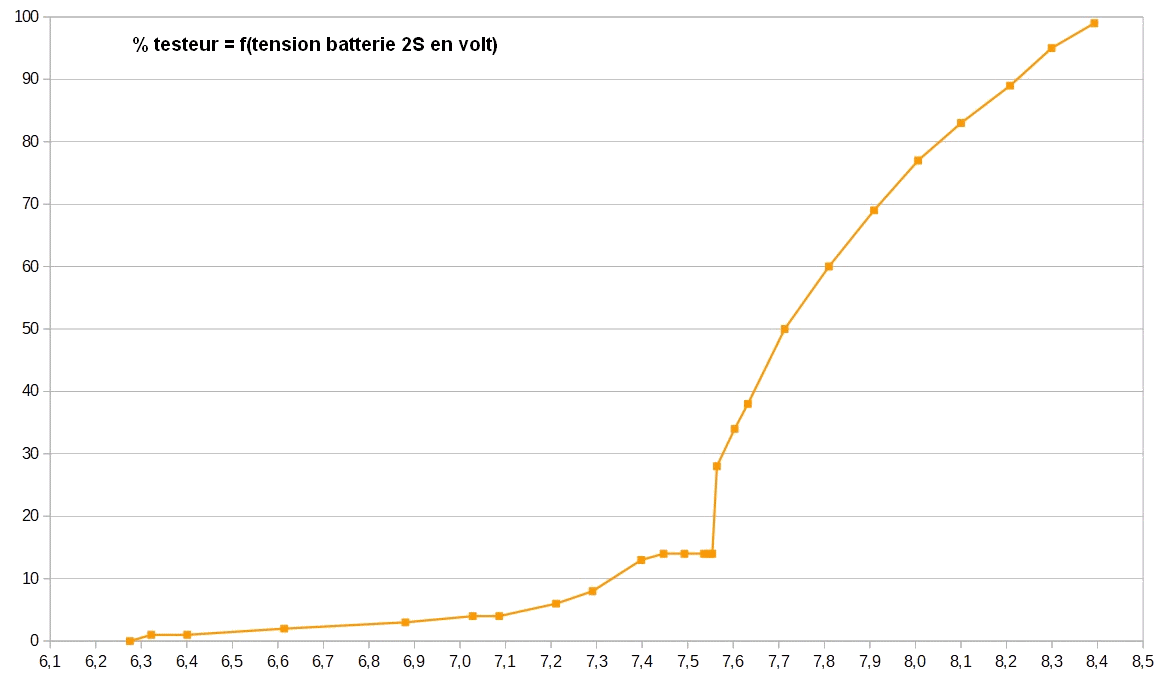

J'ai également fait une courbe rassemblant les données des deux éléments (1S et 2S) ce qui permet d'avoir une meilleure définition :
