Réglage d'une carte F3 ou F4 avec Betaflight

VALABLE POUR UNE UTILISATION DES CARTES DE VOL F3 ET F4
On va commencer par l'installation des applications et drivers qui serviront durant le processus de réglage de la carte de vol et des contrôleurs (ESC).

  1. Installation des extensions dans chrome.

    Betaflight, application qui servira à configurer la carte de vol

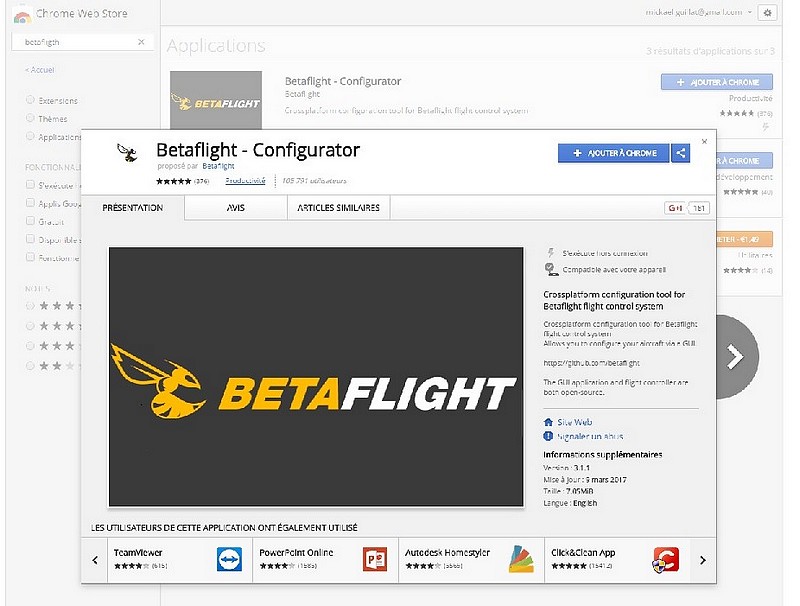

    Une fois Google chrome ouvert, on installe Betafligth ICI
    [ajouter_betaflight]
    Cliquez sur ajouter à chrome et suivre les instructions.
    BLheli, application qui servira à configurer les contrôleur (ESC)

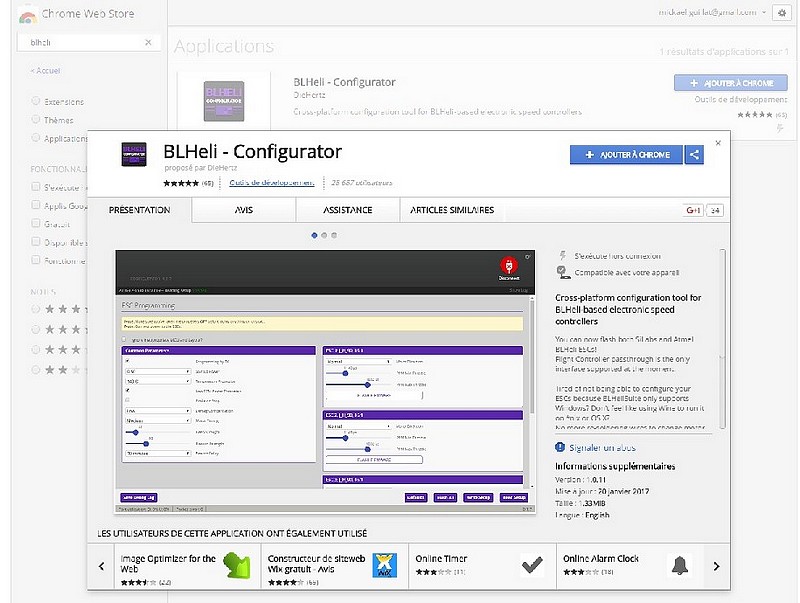

    -On installe l'application Blheli ICI
    Même opération, ajouter à chrome et suivre les instructions.
    [ajouter_blheli] Page relative à l'utilisation des applications chrome ICI

  2. Installation des drivers qui servent à connecter la carte de vol au PC.
    On ouvre Betaflight en se rendant dans les applications chrome (voir plus haut pour l'utilisation des applications)

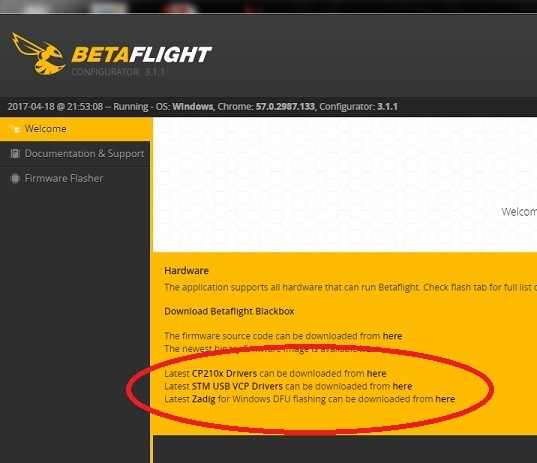

    Sur la page d’accueil, l'onglet welcome, on va télécharger et installer les drivers:
    [betaflight_home]
    "CP210x Drivers"
    "STM USB VCP Drivers"
    Et enfin le logiciel "zadig"

    • Installation du driver "CP210xVCPInstaller_x86" pour un système en 32bits ou "CP210xVCPInstaller_x64" pour un système en 64bits, pas d'inquiétude, si vous ne connaissez pas votre type de système, essayez les 2, un message d'erreur apparaitra si vous choisissez le mauvais.
    • Installation du driver "VCP_V1.4.0_Setup".
      Après avoir installé ce driver, rendez vous dans le dossier "C:\Program Files (x86)\STMicroelectronics\Software\Virtual comport driver" Ouvrez le dossier win7 si vous êtes sous Windows 7 ou celui qui correspond à votre système d'xploitation.
      Installez le driver "dpinst_x86" ou "dpinst_amd64", comme précédemment, si vous ne savez pas lequel correspond à votre système, un message d'erreur apparaîtra si vous choisissez le mauvais.
    • Branchez maintenant votre carte de vol en mode "DFU".
      Appuyez sur le bouton de boot de votre carte, (voir notice carte de vol) puis rebranchez l'USB en restant appuyé, relâchez le bouton boot, le comportement des LED sur la carte doivent différer d'une connexion normale, si ce n'est pas le cas, recommencez.
    • Lancez le logiciel "zadig_2.2",

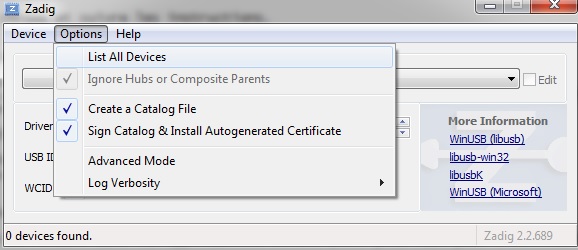

      Rendez vous sur l'onglet options =>List All Devices.
      [zadig_list_devices]

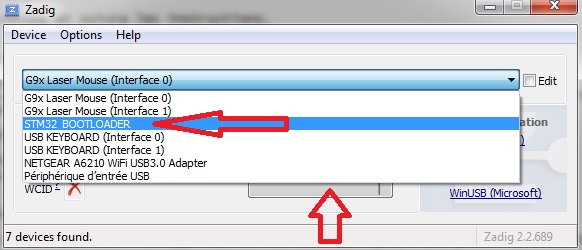

      Une ligne nommée STM32 bootLoader devrait apparaître dans Zadig, il faut la sélectionner et cliquer sur install driver.
      [zadig_stm32bootloader]
      Fermez Zadig, débranchez l'USB, redémarrez le PC, nous sommes prêt à flasher la carte de vol avec le firmware Betaflight.
      Si vous rencontrez des problèmes pour que la carte soit reconnue, vous pouvvez aussi installer les drivers pour les périphérique qui portent le nom de votre carte.
      Lancez le logiciel "zadig_2.2", Rendez vous sur l'onglet options =>List All Devices. Sélectionnez votre carte dans la liste déroulante puis cliquez sur Install driver. Si votre carte apparaît 2 fois, installez pour les 2 lignes, ceci semble être propre à ma carte...
  3. Flashage du firmware de la carte de vol pour une utilisation l'application Betaflight.
    On va connecter la carte en mode DFU, appuyer sur le bouton Boot de la carte comme précédemment, branchez l'USB, relâchez le bouton.

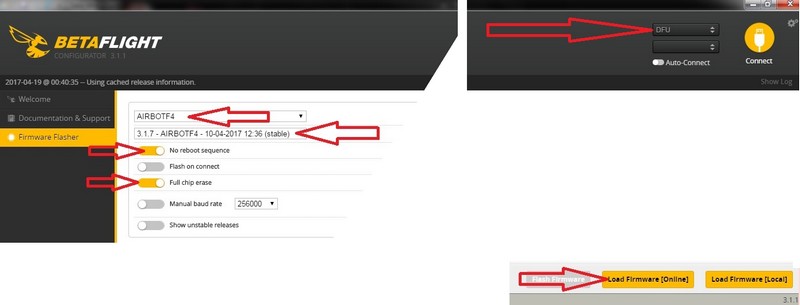

    Ouvrez l'appli Betaflight, en haut à droite, il doit y etre affiché "DFU", ensuite
    -Selectionnez le modèle de votre carte
    -La dernière version stable
    -Cochez "No reboot sequence"
    -Cochez "Full chip erase" (ou pas)

    Cliquez sur "Load Firmware (Online)"
    [beta_load]

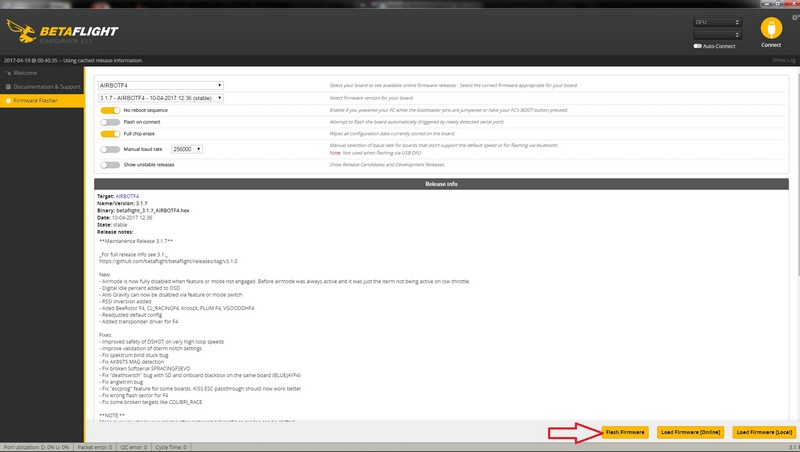

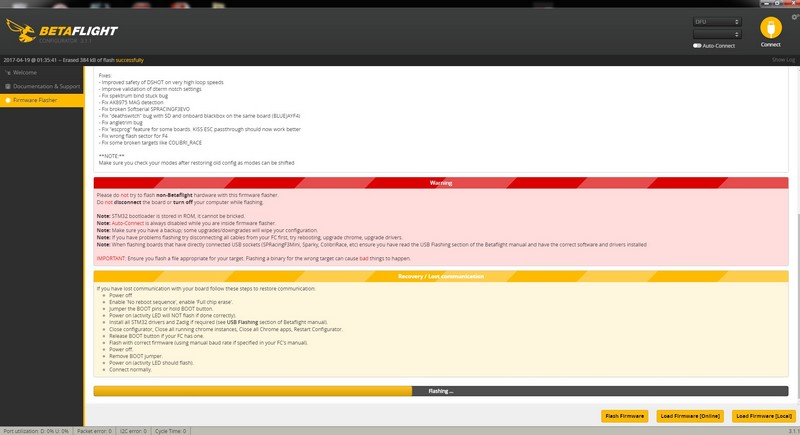

    Une fois le Firmware chargé, cliquez sur "Flash Firmware" [beta_flash1]
    [beta_flash2]

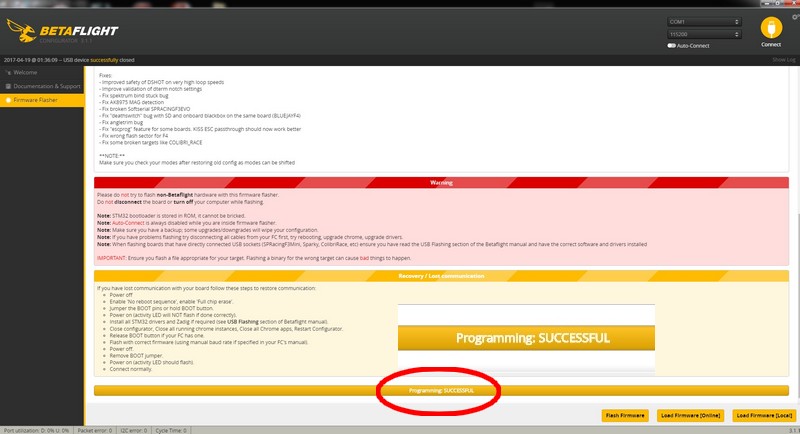

    [beta_flash_succes]
    Ayant utilisé la carte CCD REVO de chez bangood, j'ai dû décocher "Full chip erase" pour que cela fonctionne.
