ZMR-250

Nous sommes nombreux à avoir choisi ce châssis pour sa robustesse et le fait que nous ayons trouvé les bons paramètres PID pour le faire voler "à fond", ce qui nous permet de disputer des courses sans se battre contre la bête ! Vous êtes nombreux à nous demander conseil pour l'acheter, surtout quand on ne trouve pas de kit et qu'il faut tout acheter, pièce par pièce. Voici donc quelques infos utiles...

La liste des composants à acheter

ATTENTION, les liens fournis ici peuvent être obsolètes ! Nous donnons ici des liens vers des sites commerciaux à titre informatif uniquement ! Il s'agit simplement de vous aider, nous n'avons aucun lien avec ces sites et nous aurions pu en donner d'autres ! Il vous suffit de taper les mots clés corresponbdant dans votre moteur de recherche favori, ou en allant directement sur les sites dont vous pouvez trouver des adresses sur notre page "Les professionnels".

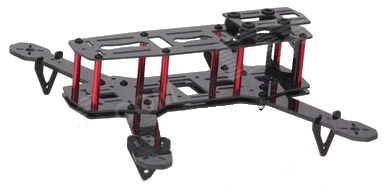

Châssis ZMR-250
Il faut prendre le modèle avec les bras en fibre de carbone, qui permettent le montage des moteurs 1806. Les bras sont en épaisseur 3mm pour la version 1 et 4mm pour la v2 (à privilégier !). On trouve même une version en 5mm...
- Exemple Studiosport :
  Châssis FPV250 STS carbone
- Exemple LaDroneShop :
  ZMR250 Racer Frame Carbone Edition
- Exemple Hobbyking :
  A250 Carbon Fibre Racing Drone Frame (3mm)
- Exemple Banggood :
  ZMR250 V2 Carbon Fiber Frame Kit 4.0mm Arm Thickness Support 1806 2204 2206 Power
  SM ZMR250 V2 5mm Arm Carbon Fiber FPV Racer Frame with Self-locking Nuts
Moteurs Brushless
Nous avons opté pour les 1806-2300Kv. Il existe de nombreux modèles, dont par exemple ceux des marques "DYS" ou "Eachine". On peut aussi utiliser des 2204-2300Kv (mais attention, ils sont plus larges que les bras et du coup ils prennent des coups lors des crashs, ce qui n'est pas bon pour le portefeuille !). Hobbyking vend des Dys 1806 Quanum "renforcés" : nous vous les recommandons (plus solides, vendus avec écrous nylstop, même performances, pas plus chers) !
- Exemple Studiosport :
  Moteur brushless DYS BE1806-2300Kv
- Exemple LaDroneShop :
  Set de 4 Moteurs Brushless DYS 1806-2300KV
- Exemple Hobbyking :
  DYS BE1806-2300kv Brushless Multirotor Motor 2S~3S (EU Warehouse)
  BE1806P 2300KV couleur pourpre de pourpre écrou de nylon (CW). A prendre de préférence chez EU Warehouse. Nous préférons ne prendre que des CW et ne pas mixer avec des CCW, car les écrous nylstop ne se desserrent pas et cela simplifie les choses (une seule référence pour les pièces de rechange).
- Exemple Banggood :
  Eachine BG1806 1806 2300KV Brushless Motor 2-3S For RC Multicopters
Contrôleurs Brushless

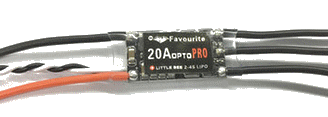

Prendre des LittleBee Favourite 20A et si possible les "PRO", programmés en BLHeli. Attention, ils n'ont pas de bec, nous n'en avons pas besoin quisque nous récupérons le 5V sur la carte de distribution.
- Exemple Studiosport :
  ESC Favourite LittleBee 20A Opto Pro (BLHeli)
- Exemple LaDroneShop :
  Micro-Variateur DYS Opto 20A 500Hz - BLHeli
- Exemple Hobbyking :
  Favourite Petite abeille 20A 2-4S ESC (Non BEC) (EU Warehouse)
- Exemple Banggood :
  4X Favourite FVT LittleBee 20A OPTO PRO ESC BLHeli 2-4S F396 Supports OneShot125 For RC Multirotors.
  Favourite FVT LittleBee 20A OPTO PRO ESC BLHeli 2-4S F396 Supports OneShot125.
Carte de distribution
Cette carte permet de souder les contrôleurs des moteurs (ESC) et de récupérer du 5V ou du 12V stable et filtré pour alimenter la caméra et l'émetteur vidéo. Elle est en effet équipée de régulateurs de tension. Les dimensions doivent être les mêmes que celles de la carte de vol pour se monter avec (32x32mm). Le modèle Banggood est super (très léger) !
- Exemple Studiosport :
  Carte de distribution (PDB) avec régulateur 5/12V
- Exemple LaDroneShop :
  UBEC et Carte de Distribution
- Exemple Hobbyking :
  FPV Racing Drone PDB avec OSD BEC pour CC3D
  Matek PDB-XT60 w/BEC (5V and 12V)
  Diatone V8.3 LC Filtered Power Hub with 5V and 12V BEC
  GEP-XT60 PDB BEC 5V & 12V
  Super Mini Power Distribution Board w/Twin BEC (5V/12V) for CC3D & Revo Flight Controllers
- Exemple Banggood :
  Cc3d carte de distribution de puissance avec double cuivre de sortie bouclier pcb bec de 5v pour qav250 250mm.
Carte de de vol
Et le plus important : la carte "contrôleur de vol" qui permet de commander les quatre moteurs à partir des infos reçues du récepteur radio. Nous avons utilisons la CC3D et avons choisi pour la configurer le logiciel Librepilot (car nous connaissons un des développeurs : bravo Laurent !). Ce logiciel est en français, il est facile à configirer grâce à son assistant très bien fait et bien traduit. Les performances sont au renez-vous, que demander de mieux ? Prendre si possible les broches horizontales (gain de place). On peut éventuellement également opter pour la mini CC3D...
- Exemple Studiosport :
  Carte CC3D OpenPilot
- Exemple LaDroneShop :
  Hextronik OpenPilot CC3D sous licence
- Exemple Hobbyking :
  Contrôle de vol Openpilot Mini CC3D
- Exemple Banggood :
  Contrôleur de vol de cc3d openpilot broche tordue STM32 32 bits FlexiPort.
  Contrôleur de vol de cc3d openpilot broche staight STM32 32 bits FlexiPort pour qav250 250mm (attention broches verticales).

Réglages de la CC3D

Page CC3D Librepilot
